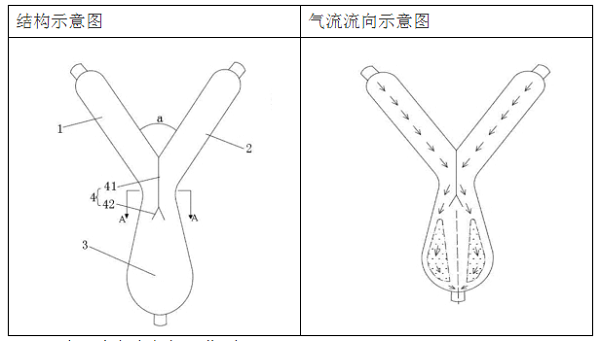

四、Y型通道式嗅觉仪结构示意图（仅供参考以实物为主）：

五：Y型通道式嗅觉仪工作原理：
　　将经过空气过滤器过滤过的干净空气以恒定的压力、流速通过诱集瓶的进气口（或连接管的进口孔），在诱集瓶内信息气味物质与干净空气混合而形成带有不同气味的空气流，通过臂管进入到柄管室混合后，由柄管尾端出气口流出。在测试前，将生理指标一致的测试昆虫放入释放室，当气路开通时，测试昆虫从释放室放出，测试昆虫在柄管室与带有信息物质的气流湍流相遇，而后逆风飞行（爬行）进入特定的臂管里，再沿着气味的浓度梯度进入只能进不能出的俘获室内。测试一定时间后，检查各俘获室内的测试昆虫数量，按公式测算出来，从而达到试验的目的。
